釘倉套的注塑成型生產
發表時間:2018-12-17 10:06:00
環切手術刀-釘倉套的注塑成型生產
產品要求:
產品外觀面不能有毛刺 和接痕,表面光亮。
產品分析:
產品屬于圓形桶狀,壁厚2mm。側壁有扣位,圓端內圓均是裝配位,需要保證尺寸精度。

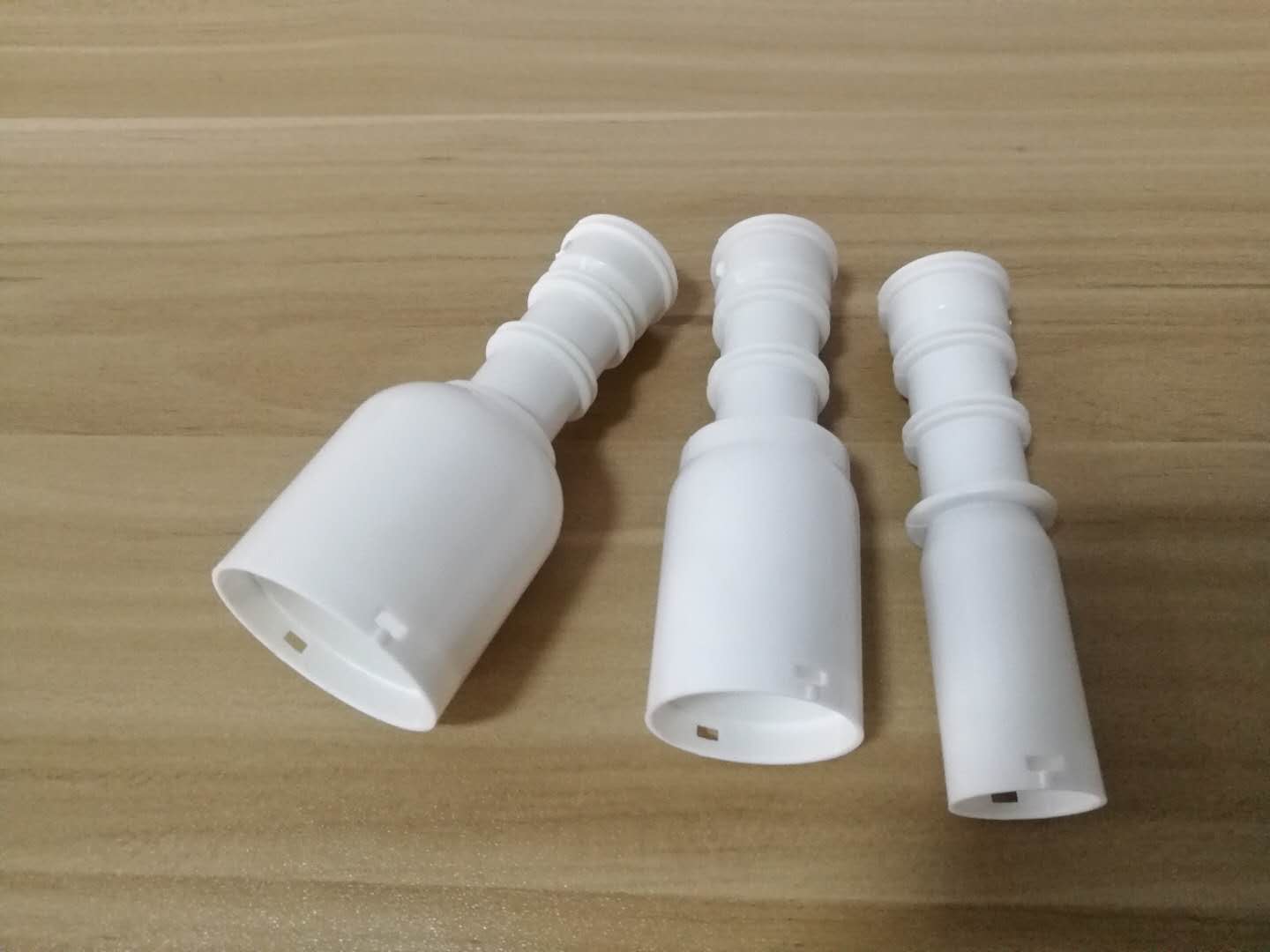

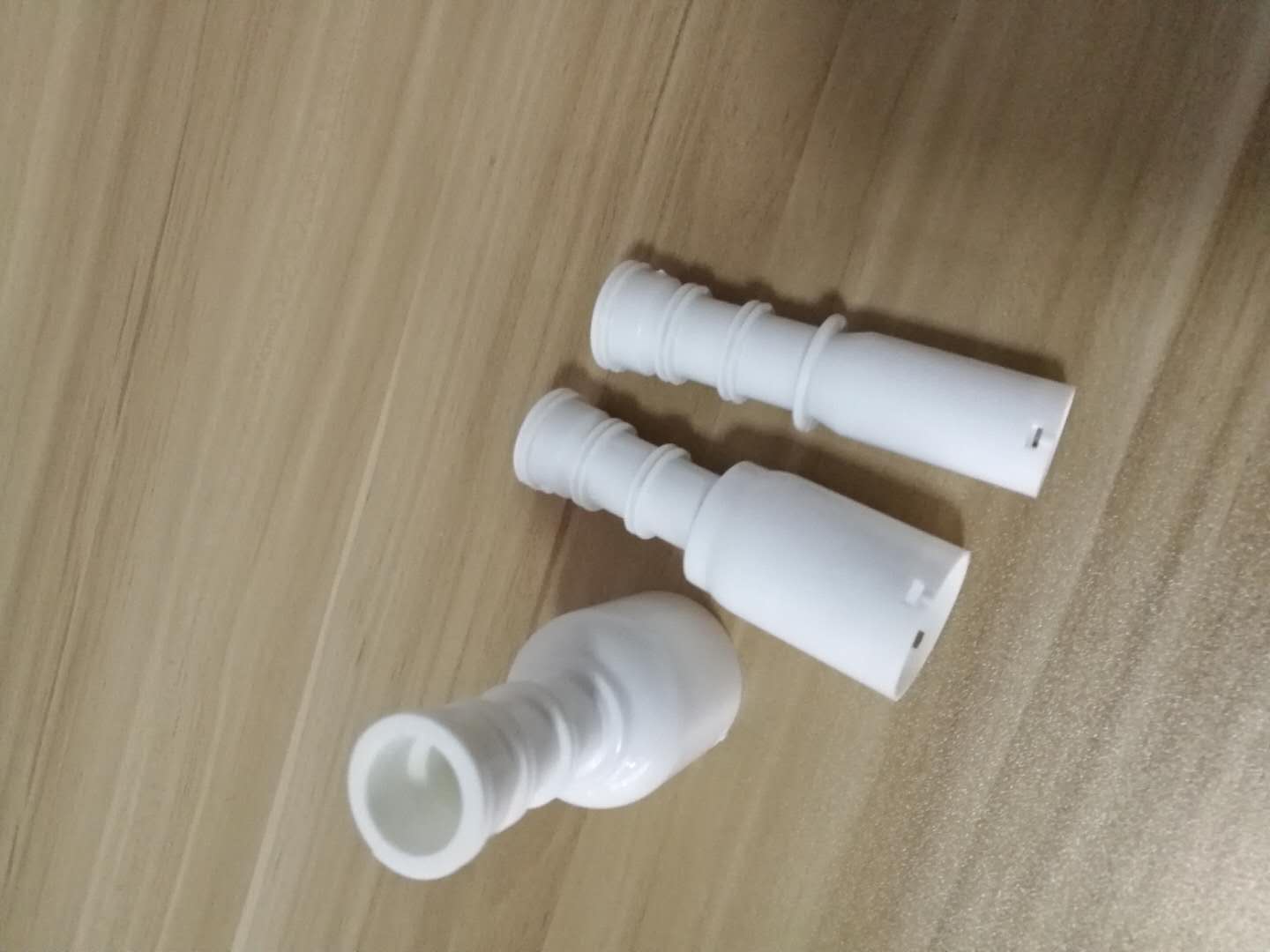

此產品有外徑尺寸有多種型號。分別直徑為:40mm,35mm,30mm,25mm,20mm,15mm。

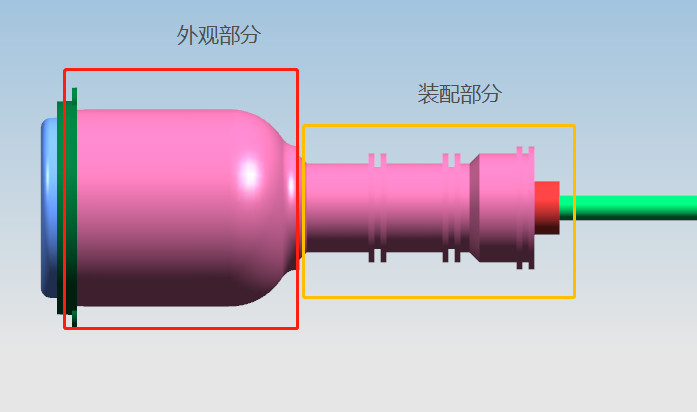

其他裝配位置如下圖所示:

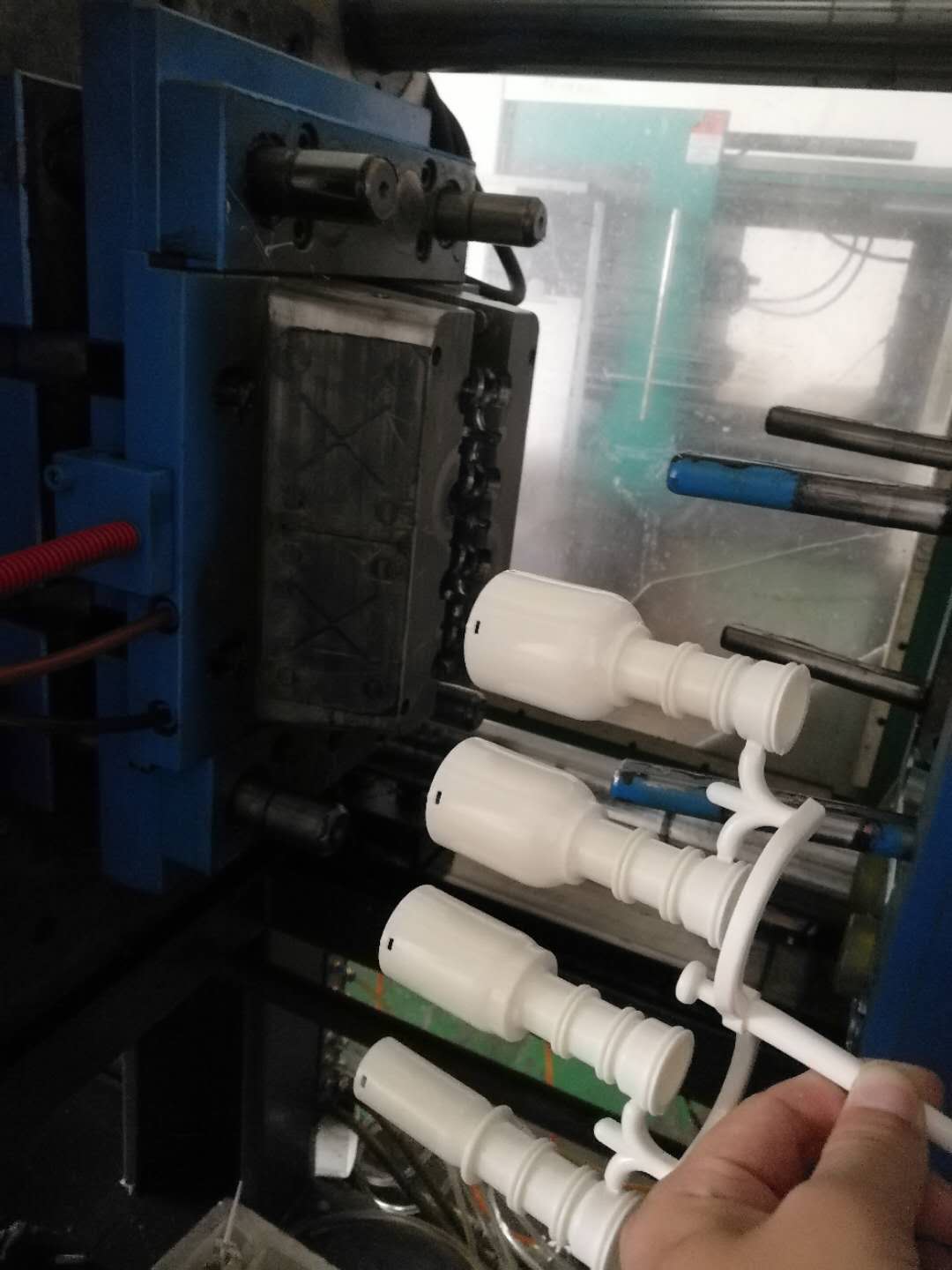

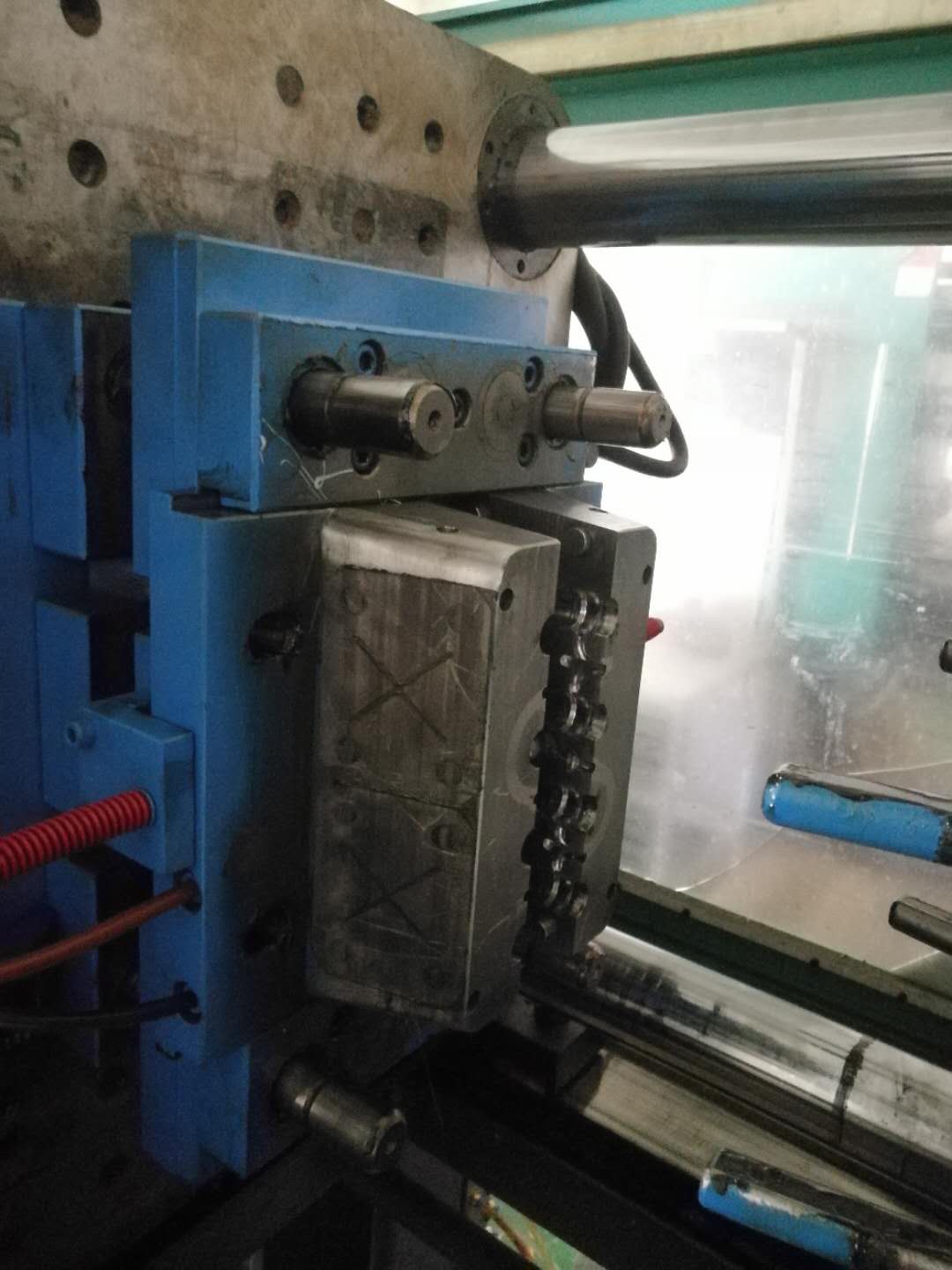

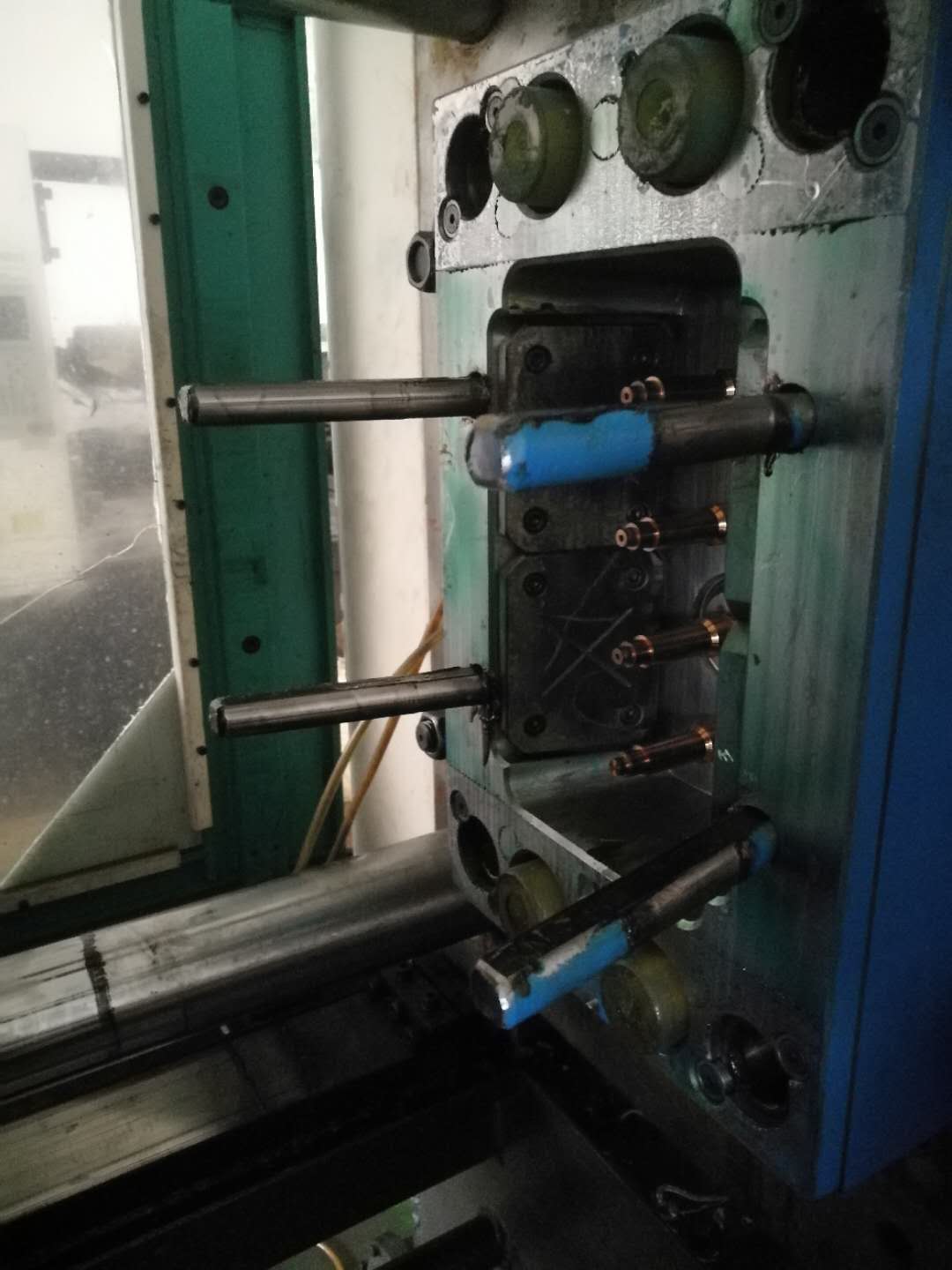

模具結構設計采用整理哈弗模結構設計。
哈弗滑塊加階梯式冷卻水路,以加快生產成型周期。
前后模仁 鑲件材質均采用鈹銅,加大產品在注塑時冷卻與良好的排氣。

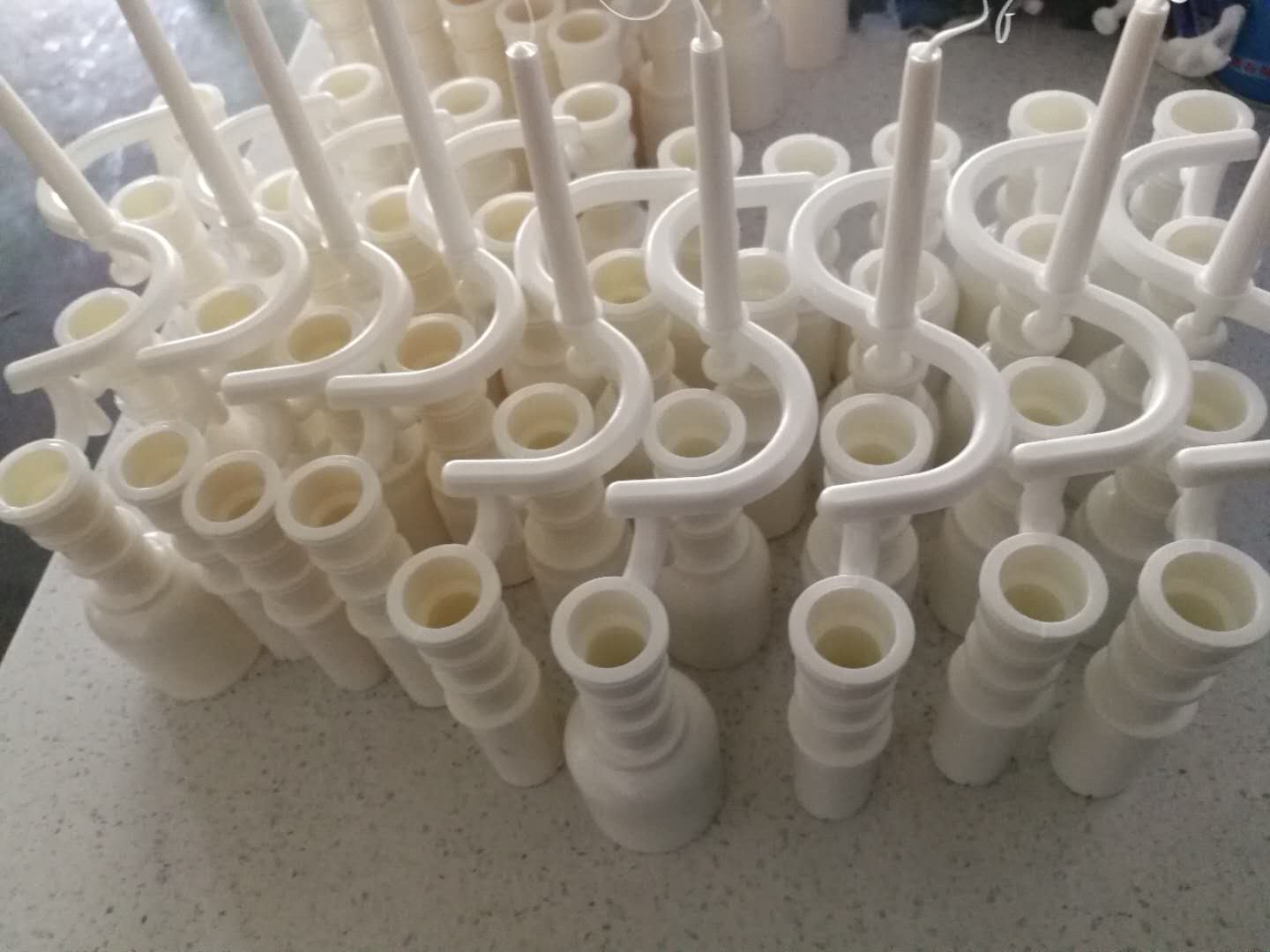

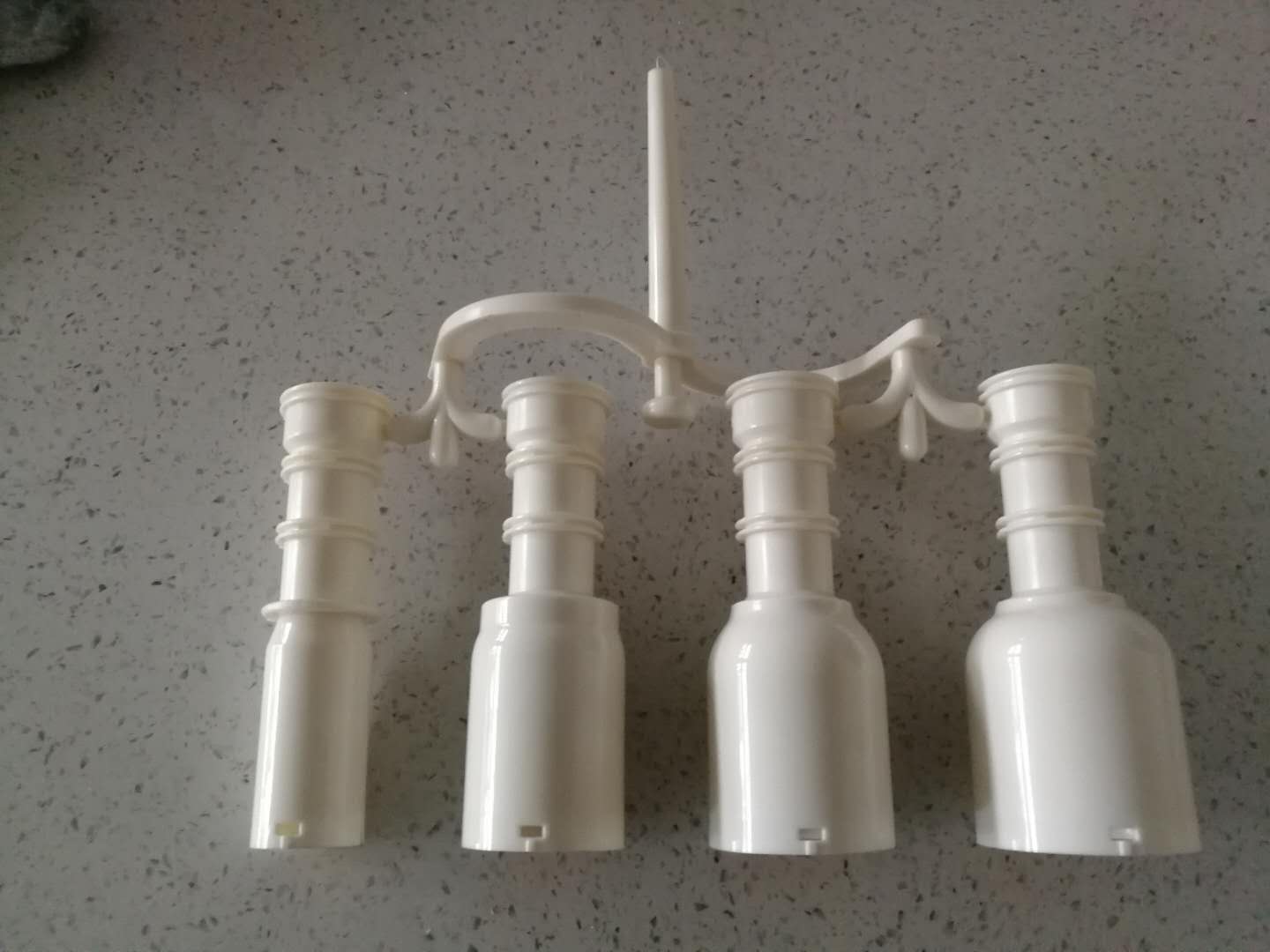

產品注塑出來外觀面基本上看不到哈弗結合線。滿足客戶需求。
